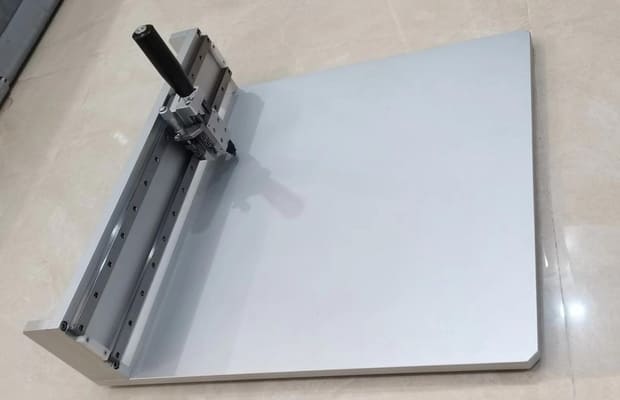

玻璃裂片机 晶圆wafer

玻璃裂片机是半导体后道工序中用于晶圆精密裂片与芯片分离的关键设备，通过机械应力或激光诱导方式实现晶圆沿预设划片线的可控断裂。设备兼容4/6/8/12英寸硅基、化合物半导体及玻璃基板wafer，支持手动/半自动/全自动多种操作模式，满足从研发小批量到产线规模化生产的多样化需求。

一、产品简介

玻璃裂片机聚焦晶圆划片后的芯片分离环节，采用精密应力控制与微位移驱动技术，确保裂片过程低损伤、高重复性。设备集成高倍率视觉对位系统、可编程裂片参数库及洁净传输模块，适用于硅片、GaAs、GaN、SiC、玻璃基板等多种材质。整机设计符合半导体洁净室标准，支持与自动化产线无缝对接，为芯片制造、封装测试及科研实验提供稳定可靠的工艺保障。

二、技术规格

三、核心功能

• 高精度视觉对位：双路CCD系统实现划片线自动识别与微米级定位，支持Mark点补偿与畸变校正
• 多模式裂片工艺库：内置硅基、化合物半导体、玻璃基板等材质专用参数模板，支持用户自定义工艺曲线
• 低应力裂片控制：采用渐进式应力加载算法，有效抑制边缘崩缺、微裂纹及芯片翘曲
• 自动化集成能力：标准接口支持机械手上下料、晶圆盒传输及MES系统数据对接，提升产线节拍
• 过程监控与追溯：实时记录裂片力、位移、时间等关键参数，支持数据导出与异常报警
• 模块化维护设计：核心部件快拆结构，降低停机维护时间，延长设备生命周期

四、应用领域

1. 半导体制造

面向逻辑芯片、存储器、功率器件等晶圆后道加工，实现高精度芯片分离，保障后续封装环节的良率与可靠性。设备支持大批量连续作业，满足产线对效率与稳定性的双重需求。

2. 封装测试

适用于晶圆级封装（WLP）、扇出型封装（Fan-Out）前的芯片分离工序，配合临时键合/解键合工艺，确保超薄晶圆在裂片过程中的结构完整性与位置精度。

3. 化合物半导体

针对GaAs、GaN、SiC等硬质材料的高脆性特点，优化裂片力控制策略与支撑方案，降低材料碎裂风险，提升化合物器件的成品率与电性能一致性。

4. 科研与新材料开发

高校及研究所进行新型半导体材料、微纳结构器件的工艺验证时，设备提供灵活的参数调节与小批量处理能力，加速研发迭代周期。

5. MEMS与传感器

微机电系统晶圆通常具有复杂微结构，设备通过低应力裂片与精准芯片拾取功能，避免微结构损伤，保障传感器性能与可靠性。

6. 光电与显示领域

LED外延片、激光器芯片、微型显示模组等光电器件的晶圆分离，要求边缘洁净度与尺寸精度，设备可满足高标准工艺需求。

五、平台优势

• 严选全球设备资源：广州晟锐贸易整合二手/翻新/全新多档位设备渠道，提供高性价比选型方案
• 专业技术支持团队：工程师具备半导体设备调试与工艺优化经验，可提供现场安装、参数标定及操作培训
• 透明化交易流程：支持设备验机、性能测试报告、第三方检测认证，交易过程全程可追溯
• 快速交付与响应：标准化验机流程缩短设备交付周期，售后问题24小时内响应，保障客户产线连续性
• 持续技术跟踪：定期更新行业设备迭代信息，为客户推荐工艺升级与设备替换的优化路径

六、常见问题

1. Q: 玻璃裂片机与激光切割机有何本质区别？

A: 玻璃裂片机侧重沿预设划片线的可控断裂，通过应力集中实现晶圆分离，对芯片边缘损伤更小；激光切割机则通过高能光束直接去除材料，适用于异形切割。两者工艺原理不同，需根据产品结构与良率要求选择。

2. Q: 设备是否支持超薄晶圆（<100μm）处理？

A: 支持。设备可配置真空吸附+柔性载片模块，配合低应力裂片算法，有效避免超薄wafer在传输与裂片过程中的翘曲、破裂风险，已在多家客户产线验证稳定运行。

3. Q: 裂片良率如何保障？

A: 通过三重保障：①高精度视觉系统确保划片线精准对位；②裂片力/速度/角度参数可编程优化；③实时监测裂片过程并自动剔除异常品，典型良率可达99.5%以上。

4. Q: 二手设备如何确保性能可靠？

A: 所有入库设备均经过：①外观与结构完整性检测；②核心部件（电机、导轨、传感器）功能测试；③空载+带载工艺验证；④出具第三方检测报告。支持客户现场验机或视频验机。

总结

玻璃裂片机作为晶圆加工的关键设备，其核心价值在于高精度、低损伤、高效率的芯片分离能力。设备通过视觉对位、应力控制、自动化集成等技术模块，满足半导体制造、封装测试、科研开发等多场景需求。选择适配的裂片方案，需综合考量晶圆材质、厚度、产能及良率目标，结合设备性能与工艺支持能力进行系统评估。
